電鍍廠廢氣處理系統的設計及裝置強度的工作原理



 一、引言

電鍍工藝廣泛應用于金屬表面處理，但其生產過程中產生的廢氣含有重金屬（如鉻、鎳、鋅）、酸性氣體（如硫酸霧、鹽酸霧）、堿性氣體（如氨氣）及揮發性有機化合物（VOCs），若未經處理直接排放，將嚴重污染環境并危害人體健康。因此，設計高效的電鍍廠廢氣處理系統并確保裝置的結構強度與穩定性，是電鍍企業實現綠色生產的關鍵環節。本文將從系統設計和裝置強度原理兩方面展開分析。







 二、電鍍廠廢氣處理系統設計



 1. 廢氣成分分析

電鍍廢氣的主要來源包括：

 酸洗/鈍化工序：產生硫酸霧（H?SO?）、硝酸霧（HNO?）、鹽酸霧（HCl）；

 氰化鍍銅/鍍鋅：釋放氰化氫（HCN）；

 電解除油：生成堿性氣溶膠（如NaOH霧滴）；

 噴涂/烘干：排放VOCs（如甲苯、丙酮）。



 2. 處理工藝流程設計

根據廢氣***性，采用“分質處理+聯合凈化”策略，典型流程如下：

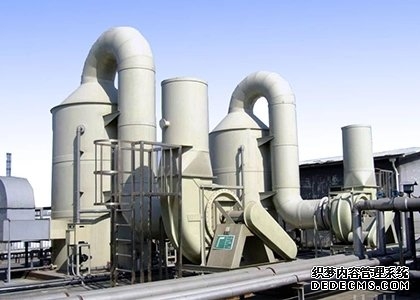

 預處理階段：通過集氣罩（***吸/側吸）收集廢氣，經風管輸送至噴淋塔進行降溫、除塵及酸堿中和；

 核心凈化階段：

   酸性氣體：堿液噴淋塔（NaOH溶液）吸收，反應式：H?SO? + 2NaOH → Na?SO? + 2H?O；

   氰化物：二級堿式氯化法破氰，反應式：2NaCN + 2NaOH + Cl? → 2NaCNO + 2NaCl + H?O；

   VOCs：活性炭吸附或催化燃燒（RCO）技術；

 深度處理階段：高壓靜電除霧器去除亞微米級顆粒物，達標后經煙囪排放。



 3. 關鍵設備選型

 噴淋塔：選用PP（聚丙烯）或FRP（玻璃鋼）材質，配備螺旋噴嘴以確保氣液接觸效率；

 活性炭吸附箱：填充蜂窩狀活性炭，吸附容量需≥25%（按質量計）；

 風機：防腐離心風機，風量設計為車間排風量的1.2倍，全壓損失≤1500Pa。







 三、裝置強度的工作原理



 1. 結構材料選擇

 耐腐蝕性：針對強酸堿環境，***先選用FRP（抗拉強度≥200MPa）、PP（耐溫20℃~90℃）或不銹鋼316L（含鉬元素，抗氯離子腐蝕）；

 機械承載能力：塔體壁厚需滿足《玻璃鋼化工設備設計標準》（HG/T 206982019），例如直徑2m的噴淋塔，建議壁厚≥8mm；

 熱穩定性：對于高溫廢氣（如烘干工序），需在設備內層增加硅酸鋁隔熱層。



 2. 應力計算與強化設計

 壓力載荷：依據《鋼制壓力容器》（GB/T 1502011），筒體環向應力公式：σ = (P×D)/(2×t) ≤ [σ]，其中[σ]為材料許用應力；

 抗震設計：地震烈度7度區域，支架需增設斜撐，底部錨固螺栓抗拔力≥50kN；

 疲勞壽命：循環荷載下，焊縫處采用氬弧焊+X射線探傷，確保疲勞極限≥10?次。



 3. 運行穩定性保障

 流體力學***化：CFD模擬顯示，噴淋塔入口流速應控制在10~15m/s，避免湍流導致局部沖刷腐蝕；

 在線監測系統：安裝pH計（精度±0.1）、壓差傳感器（0~10kPa），實時反饋調整藥劑投加量；

 維護周期：每季度檢測壁厚減薄率，當腐蝕速率＞0.2mm/年時，需更換部件。





 四、工程應用案例

某汽車配件電鍍廠采用“三級噴淋+活性炭吸附”系統，處理風量50,000m³/h。運行數據顯示：

 排放指標：硫酸霧濃度從120mg/m³降至8mg/m³，氰化氫去除率達99.2%；

 能耗對比：與傳統單級洗滌相比，藥劑量減少30%，年運維成本降低18萬元；

 故障分析：曾因循環泵過載導致塔體振動，后通過加固支撐架及改用變頻電機解決。







 五、結論

電鍍廢氣處理系統的設計需兼顧污染物去除效率與設備長期可靠性。通過科學選材、精準計算及智能化控制，可顯著提升裝置的抗腐蝕、抗疲勞性能。未來，隨著納米催化技術和智能材料的引入，廢氣處理系統將進一步向高效化、節能化方向發展。
