廢氣除臭分段裝置的熱補償***性設計要點



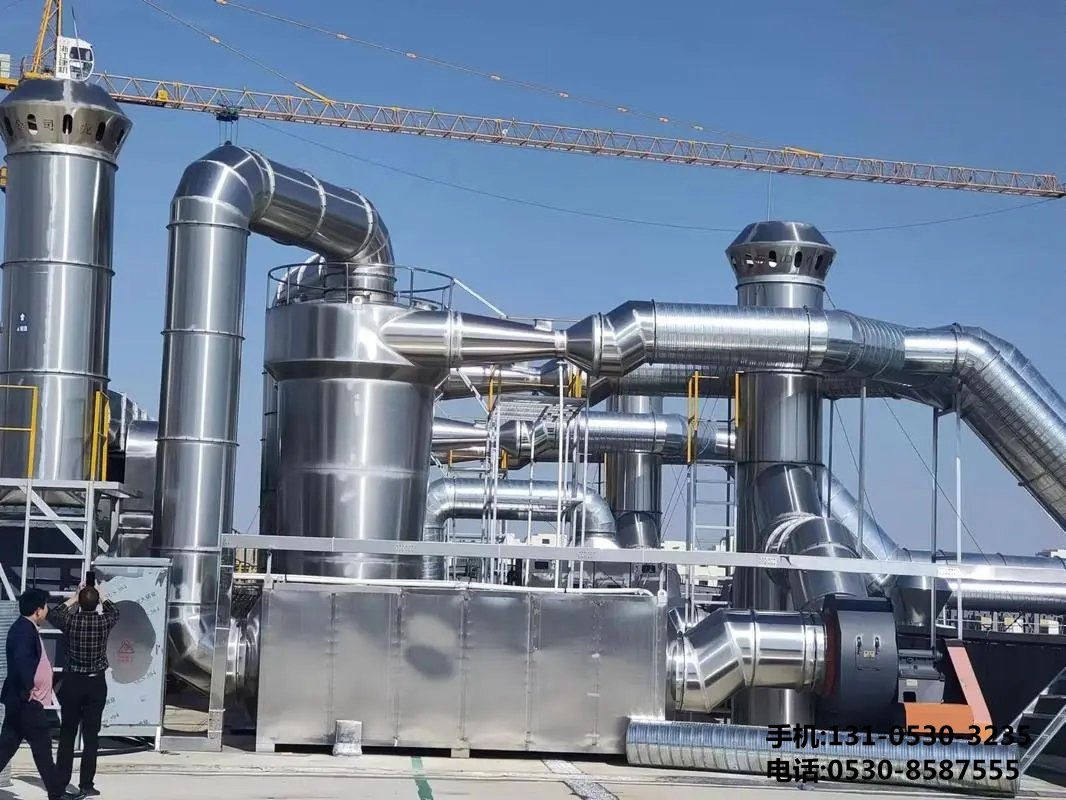

在工業廢氣處理***域，廢氣除臭分段裝置的穩定運行直接關系到環保達標與設備壽命。由于廢氣成分復雜且溫度波動***，熱補償***性成為設計中不可忽視的核心要素。本文將從技術原理、結構設計、材料選擇及運維策略四個維度，系統解析如何實現高效的熱補償機制。



 一、熱應力的產生機理與危害

廢氣處理過程中，溫度變化引發的熱脹冷縮現象會導致設備形變。例如，某化工企業RTO（蓄熱燃燒）裝置因未設置膨脹節，半年內出現管道焊縫開裂，維修成本高達百萬。數據表明，當溫差超過150℃時，不銹鋼材質的線膨脹系數可達17×10??/℃，累積位移量可突破毫米級。這種形變?nèi)舻貌坏接行аa(bǔ)償，輕則造成密封失效，重則引發結構性坍塌。



 二、分段式熱補償核心技術

1. 波紋管膨脹節系統

   采用多層U型波紋管設計，通過角向偏轉吸收軸向位移。實驗數據顯示，304不銹鋼波紋管在200℃工況下，單組補償量可達50mm。需注意設置導流筒防止介質沖刷，同時配置限位拉桿控制***伸縮量。



2. 滑動支架與導向塊組合

   在某垃圾焚燒廠項目中，采用聚四氟乙烯滑動支座配合鉻鉬鋼導向軌，使管道在熱態下自由滑動，摩擦系數控制在0.1以下。該方案相比固定支架，可將管系應力降低60%。



3. 預拉伸安裝工藝

   根據ASME B31.3標準，對DN500以上管道實施冷緊施工。某石化項目實測表明，預拉伸量達計算補償量的30%時，設備啟停循環次數提升至5000次無疲勞損壞。



 三、多物理場耦合分析方法

運用ANSYS Workbench進行熱結構耦合仿真，重點考察：

 不同工況下的等效應力分布（Von Mises應力≤材料屈服強度的80%）

 密封面的接觸壓力變化（需維持≥1.5倍工作壓力）

 振動模態分析（避開廢氣氣流激振頻率215Hz區間）



某焦化廠案例顯示，通過***化波紋管層數，將固有頻率從18Hz降至9Hz，成功消除共振風險。

 四、智能監測與動態調節

集成光纖光柵測溫系統，實時采集關鍵點溫度數據。結合PID控制算法，自動調節安裝在旁通管路上的電伴熱帶功率。某制藥企業應用后，系統響應時間縮短至3分鐘，能耗降低22%。



 五、典型失效模式與對策

 失效類型  成因分析  解決方案



 腐蝕穿孔  冷凝酸液積聚  增設疏水閥+襯PTFE涂層

 疲勞裂紋  循環載荷超標  改用Inconel 625波紋管+增加振動監測

 密封泄漏  法蘭面翹曲  采用齒形墊片+扭矩扳手精準控制



 六、經濟性評估模型

建立全生命周期成本公式：

LCC = C? + Σ(C???×r?) + C???

其中C?為初始投資，C???為年維護成本，r為貼現率，n為服役年限。對比數據顯示，具備完善熱補償系統的裝置，雖然初期造價高15%，但十年周期內總成本下降38%。



結語：

現代廢氣除臭裝置正朝著高溫化、***型化方向發展，熱補償設計已從被動防護轉向主動調控。建議設計階段引入數字孿生技術，構建包含12個熱力學參數的虛擬樣機，通過CFD模擬預判極端工況。未來，形狀記憶合金（SMA）驅動的自適應補償機構，可能成為突破現有技術瓶頸的關鍵方向。
